Los aficionados a la música y los entusiastas de la musica disco agradeceran el disponer de un circuito como este que os presentamos hoy por su diseño y tamaño puede alojarse tanto en la caja de nuestro ordenador de sobremesa. Como en nuestro vehiculo o en cualquier otra ubicación.
Ademas simila a la perfección los antiguos vu meters incluidos en los equipo Hi-Fi de los años 80, dandole ese aspecto retro que tanto nos agrada.
Funcionamiento y configuración:
El circuito esta basado en el integrado LM3915 y su alimentación es de 12VDC , existen dos tipos uno el que podemos ver en el video adjunto, en el que los led estan dispuestos en forma de ramas de palmera, (simulando los antiguos vu meter de aguja) y existe otra disposición en modo lineal.
Admite señales a su entrada de hasta 150mV con lo que podemos conectarlo directamente a la salida out de un cd player, pletina, autorradio o tarjeta de sonido de tu PC, pero nunca a la salida de altavoces de un amplificador o equipo.
En cuanto a su configuración diremos que existen varios modos de encendido de los diodos led, uno de ellos sería el modo barra comun, otro el modo punto, y por ultimo una combinación de los dos anteriores, este tipo de selección es individual para cada canal y se realiza mediante "jumpers" situados en los extremos de la placa de circuito impreso.
Sus dimensiones son: 130mm. x 37mm. Para consultas y material no dudeis en poneros en contacto.

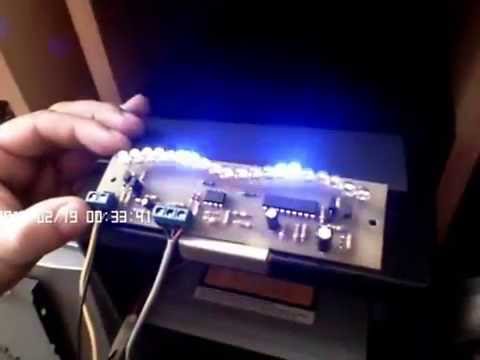

Aquí podeis ver un video demostrativo.
